モトニスの藤岡です！

今回は、普段とは少し毛色の違う修理のご紹介です！

いつもはiPhoneやiPadの基板修理・データ復旧が中心ですが、
今回はNintendo Switchの修理案件です。

Switchでも、
充電不良や水濡れ、基板故障など、
意外と基板修理が必要になるケースがあります。

ここでは、簡略された修理レポートを記載致します。 当社のレポート解説は→こちらから

機種

Nintendo Switch

ヒアリング内容

・充電の反応はあるが、バッテリー残量が増えない。
・端末内部のデータを残したまま復旧したい。
・基板修理を希望。

お客様のご要望：基板修理＋データ復旧

もしこのレポートをみて困っている方の為に簡単な診断方法はこちらから確認出来ます。
こちらのレポートでは割愛。

事前チェックと分解診断の結果

今回は、
Nintendo Switchの水濡れによる
基板故障のご依頼です。

症状としては、
充電器を接続すると反応はあるものの、
バッテリー残量がほとんど増えていかない状態でした。

一見すると、
充電口やバッテリーの不良にも見える症状ですが、
実際には基板側の不具合が原因となるケースもあります。

そこで端末を分解し、
基板の状態を確認していきました。

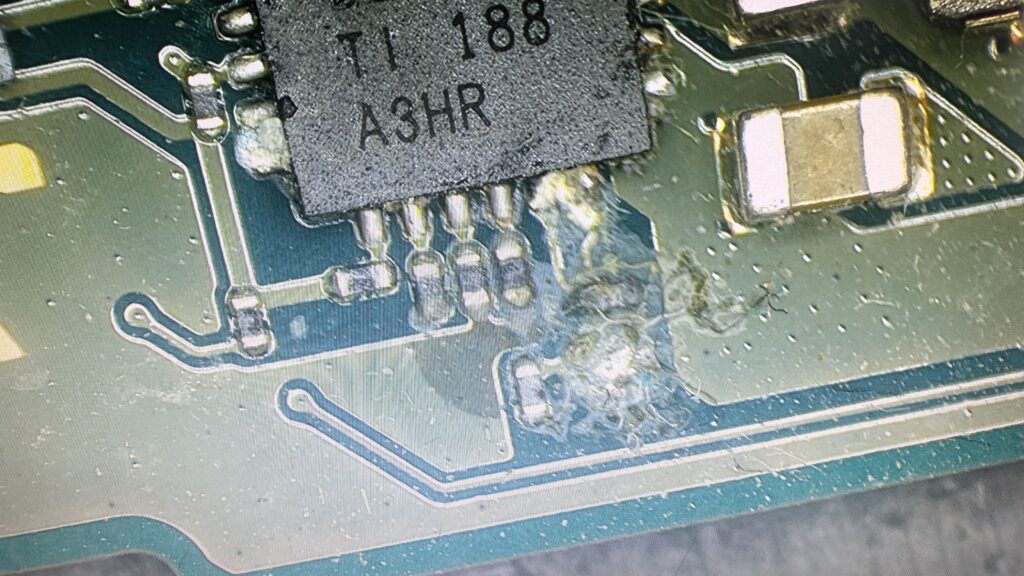

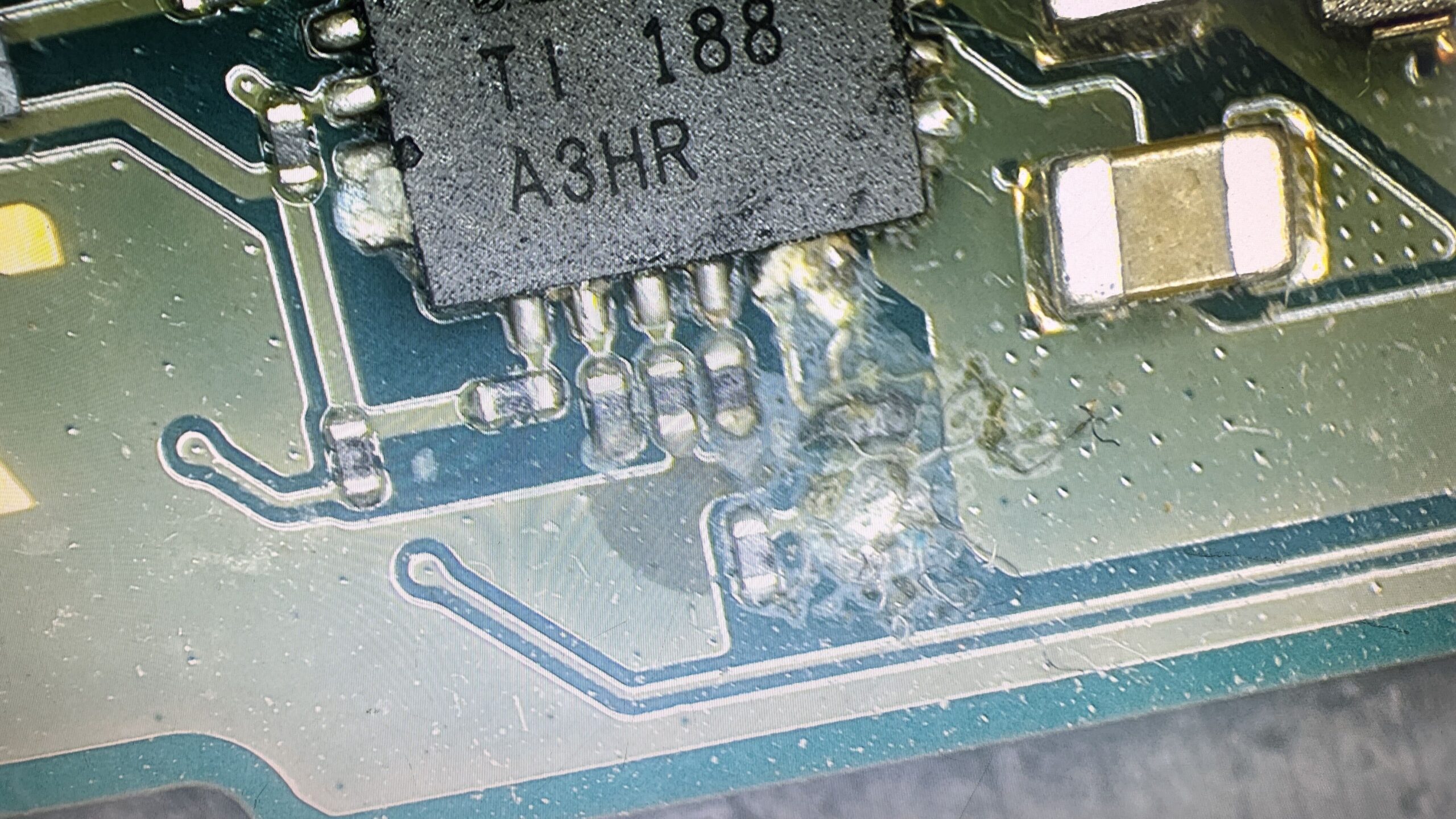

基板に水濡れによる腐食を確認

基板を確認したところ、
複数箇所に水濡れによる腐食を確認しました。

実際の状態がこちらです。

写真でも分かるように、
部品や端子周辺に
水濡れによる腐食が発生しています。

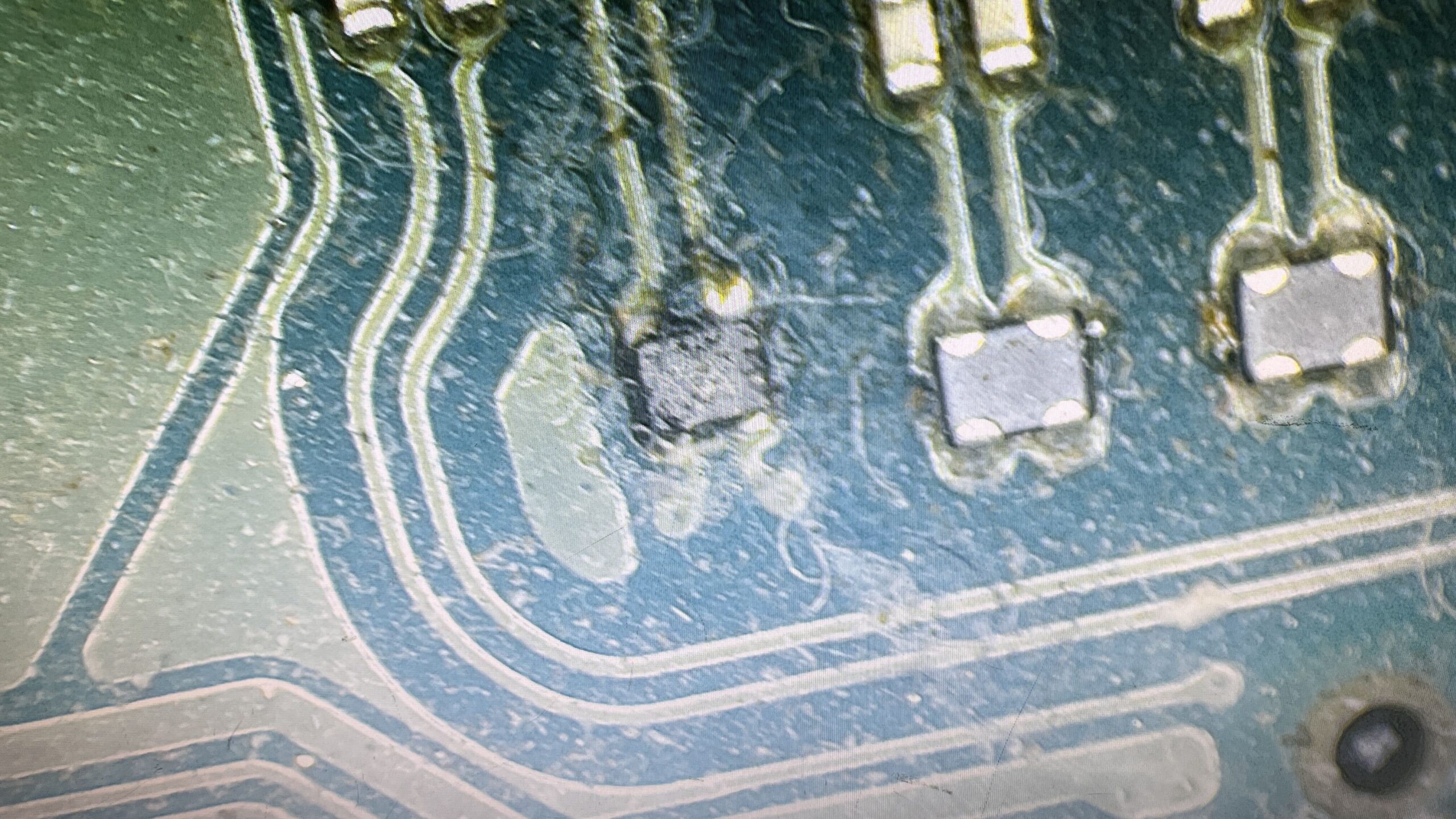

特に今回問題となっていたのが、
BT認識に関係するIC付近の腐食です。

この部分の不良によって、
端末の状態によって
充電時の電流の流れ方に異常が出ていました。

具体的には、

・画面が起きている状態では電流が流れる
・スリープ状態になると正常に電流が流れない
・その結果、バッテリーへ十分に蓄電されない

という状態でした。

そのため、
充電器を接続した際には反応があるものの、
実際にはバッテリー残量がほとんど増えず、

「充電しているのに全然たまらない」

という症状につながっていました。

Switchでは気づかない水濡れも意外と多いです

Nintendo Switchの水濡れ故障では、
必ずしも

「水に落とした」
「飲み物をこぼした」

といった、
分かりやすい水没だけが原因とは限りません。

実際には、
お客様ご自身に水濡れの心当たりがなく、
分解して初めて腐食が見つかるケースもあります。

「いつ濡れたのか分からない」
ということも珍しくありません。

内部に少量の水分が侵入し、
その時点では問題なく使えていたとしても、
時間の経過とともに少しずつ腐食が進行し、
後から不具合として現れることがあります。

腐食箇所を確認しながらクリーニング・修復

今回は、
水濡れによる腐食箇所を確認しながら
基板のクリーニングと修復を行いました。

水没端末では、
単純に見えている汚れを取り除けばよいわけではありません。

腐食によって、

・部品の接点が悪くなっている
・回路が正常につながっていない
・IC周辺に不具合が発生している

など、
複数の問題が起きている場合があります。

そのため、
どの箇所に水濡れの影響が出ているのかを確認し、
実際の症状と照らし合わせながら
原因を特定していくことが重要です。

今回も、
蓄電不良につながっている箇所を中心に
必要なクリーニング・修復を行いました。

分解してクリーニングするだけでも改善することがあります

水濡れ端末の場合、
腐食の進行状況によっては
部品交換まで必要になるケースもあります。

一方で、
まだ腐食が軽い段階であれば、

分解して適切にクリーニングすることで改善につながる場合

もあります。

もちろん、
ただ洗浄すればよいというわけではありません。

どこが腐食しているのか、
どこに電気的な異常が出ているのかを確認したうえで、
必要な箇所に対して適切に処置することが重要です。

結果

修復後、充電・蓄電ともに正常な状態まで改善しました！

修理後は、
スリープ状態でも正常に充電電流が流れることを確認し、
バッテリー残量についても
正常に増える状態まで復旧しています。

端末内部のデータについても、
そのまま確認できる状態となりました。

今回は修理完了後の写真を撮り忘れてしまいましたが、
症状についてはしっかり改善しています。

無事にデータを残したまま
復旧することができて良かったです！

Nintendo Switchの充電がおかしい方へ

「充電マークは出るのにバッテリーが増えない」
「長時間充電しても残量がほとんど変わらない」
「スリープ中に充電できていない」
「水に濡らした覚えはないが、突然充電がおかしくなった」

このような場合には、
充電口やバッテリーだけではなく、

基板上の回路やIC、水濡れによる腐食

が原因となっている可能性があります。

また、
水濡れによる腐食は
分解して初めて確認できるケースもあります。

同じ「充電できない」という症状でも、

・充電口の不良
・バッテリー不良
・充電系ICの故障
・水濡れによる腐食
・基板上の回路不良

など、
原因はさまざまです。

そのため、
まずは現在の端末状態を確認し、
どこに不具合があるのかを正しく診断すること
が重要です。
