モトニスの藤岡です！

ここでは、簡略された修理レポートを記載致します。 当社のレポート解説は→こちらから

機種

iPhone 14

ヒアリング内容

・それまで普通に使用できていた。
・気がついたところ、突然起動しなくなっていた。
・落下や水没など、明確なきっかけは特になし。
・端末内部のデータを復旧したい。

お客様のご要望：データ復旧

もしこのレポートをみて困っている方の為に簡単な診断方法はこちらから確認出来ます。
こちらのレポートでは割愛。

事前チェックと分解診断の結果

今回は、
iPhone 14の突然起動しなくなった端末の
データ復旧のご依頼です。

「それまで普通に使えていたのに、
気がついたら突然動かなくなっていた」

という症状は、
データ復旧のご相談でも比較的多いケースです。

同じ突然の起動不可でも、

・コンデンサーショート
・電源回路の故障
・CPU周辺の故障
・メモリー関連の故障

など、
原因はさまざまです。

iPhone 14については、
当社で確認する案件の中でも
メイン回路側の故障が原因となっているケースを
比較的よく見かける印象があります。

メイン回路にショートを確認

今回も基板の状態を確認したところ、
メイン回路側にショートが発生している状態でした。

ショートしている場所を特定するため、
サーモなどを使用しながら
発熱箇所を確認していきます。

確認すると、
メイン回路上のコンデンサー付近に
発熱している箇所がありました。

今回のような故障では、
見た目だけですぐに原因が分かる場合もあれば、
サーモなどで確認しなければ
分かりづらい場合もあります。

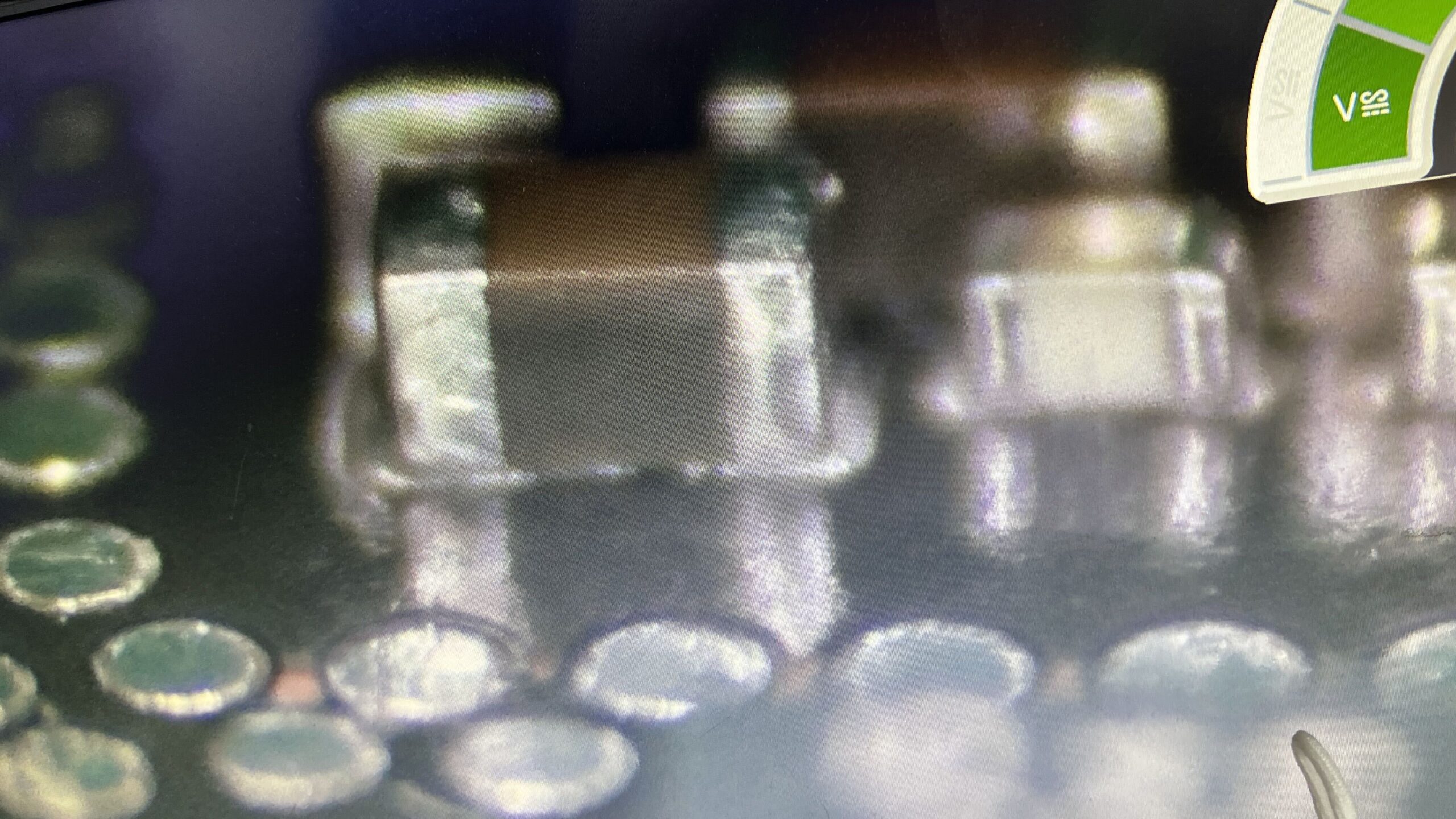

コンデンサーショートを特定

発熱箇所をさらに詳しく確認すると、
今回の原因となっている
コンデンサーのショートを特定できました。

今回のコンデンサーは、
完全に焦げているような状態ではありません。

ただ、
正常な部品と見比べると、
わずかに色や表面の状態が変化していることが確認できます。

こうした変化を肉眼ですぐ見つけられるケースもありますが、
見た目ではほとんど判断できないケースもあります。

そのため、
単純に目視だけで探すのではなく、
発熱や回路の状態を確認しながら
故障部品を特定することが重要です。

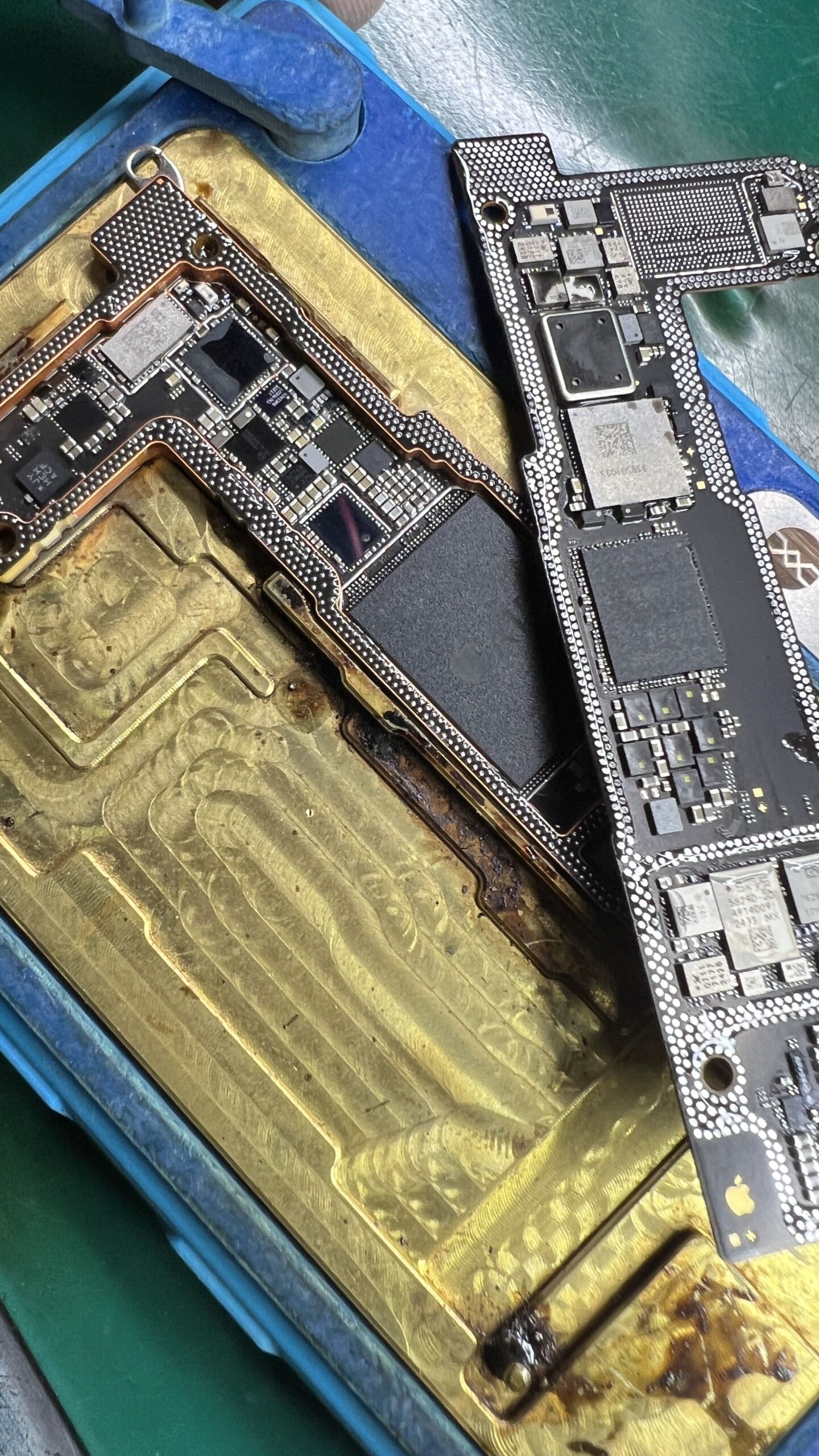

基板をセパレートして修復

今回の故障箇所を修復するためには、
積層されている基板を
一度セパレートする必要がありました。

基板をセパレートしたうえで、
不良となっているコンデンサー周辺を修復します。

そして修復後は、
そのまま基板を戻すのではなく、
接合面の古いハンダや汚れを整え、
クリーニングを行ったうえで
再度きれいに接合していきます。

積層基板の場合、
不良部品を交換することだけではなく、

セパレートした基板を正常な状態で再接合する工程

も非常に重要です。

再接合後は、
起動・充電・各種動作を確認し、
問題がないことを確認して作業完了となります。

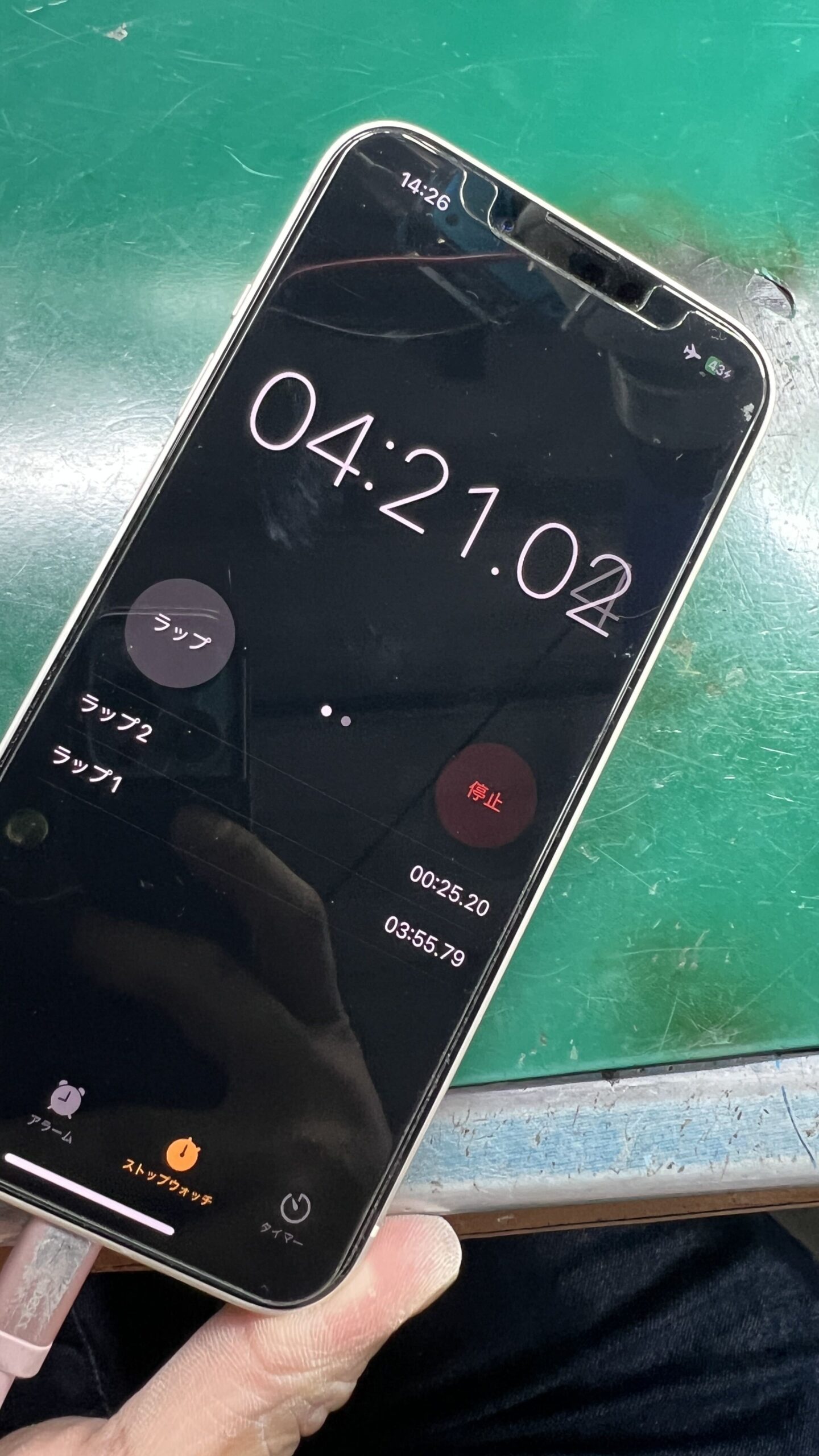

結果

無事に起動し、データ復旧に成功しました！

修復後は正常に起動し、
端末内部のデータを確認できる状態まで復旧しました。

今回は、
メイン回路上のコンデンサーショートが原因となっており、
CPU移植などの重度な作業を行わずに
データを取り出すことができました。

突然起動しなくなった端末でも、
原因となっている部品を正しく特定できれば、
今回のようにデータを残したまま
復旧できる可能性があります。

無事に大切なデータを確認できる状態まで
復旧することができて良かったです！

iPhone 14が突然起動しなくなった方へ

「昨日まで普通に使えていた」
「気がついたら電源が入らなくなっていた」
「充電しても反応しない」
「落下や水没の心当たりがない」
「中の写真やデータがどうしても必要」

このような症状でも、
故障原因によっては
データを残したまま復旧できる可能性があります。

同じ「突然起動しない」という症状でも、

・コンデンサーショート
・電源回路の不良
・CPU周辺の故障
・その他の基板故障

など、
故障箇所は毎回異なります。

そのため、
症状だけで修理方法を判断するのではなく、

どの回路で異常が起きているのか、
どの部品が故障しているのかを正しく診断すること

が重要です。

Motonisでは、
データ復旧を最優先に、
端末の状態に合わせて必要な修復方法を検討しています。

iPhone 14の突然の起動不可や
基板故障によるデータ復旧でお困りの場合は、
まずは一度ご相談ください。

Motonis（モトニス）では、
iPhoneの突然の起動不可・基板故障について
データ復旧のご相談を承っております。

お困りの際はぜひお気軽にお問い合わせください！
