モトニスの藤岡です！

ここでは、簡略された修理レポートを記載致します。 当社のレポート解説は→こちらから

機種

iPad Pro 12.9インチ 第4世代

ヒアリング内容

・Type-Cケーブルを接続しても正常に充電できない。
・充電口に水濡れ・腐食の形跡あり。
・端末を修理して使用できる状態へ戻したい。

お客様のご要望：充電不良修理＋端末復旧

もしこのレポートをみて困っている方の為に簡単な診断方法はこちらから確認出来ます。
こちらのレポートでは割愛。

事前チェックと分解診断の結果

今回は、
iPad Pro 12.9インチ 第4世代の
充電不良による修理のご依頼です。

こちらの機種は
Type-C端子を使用して充電するモデルです。

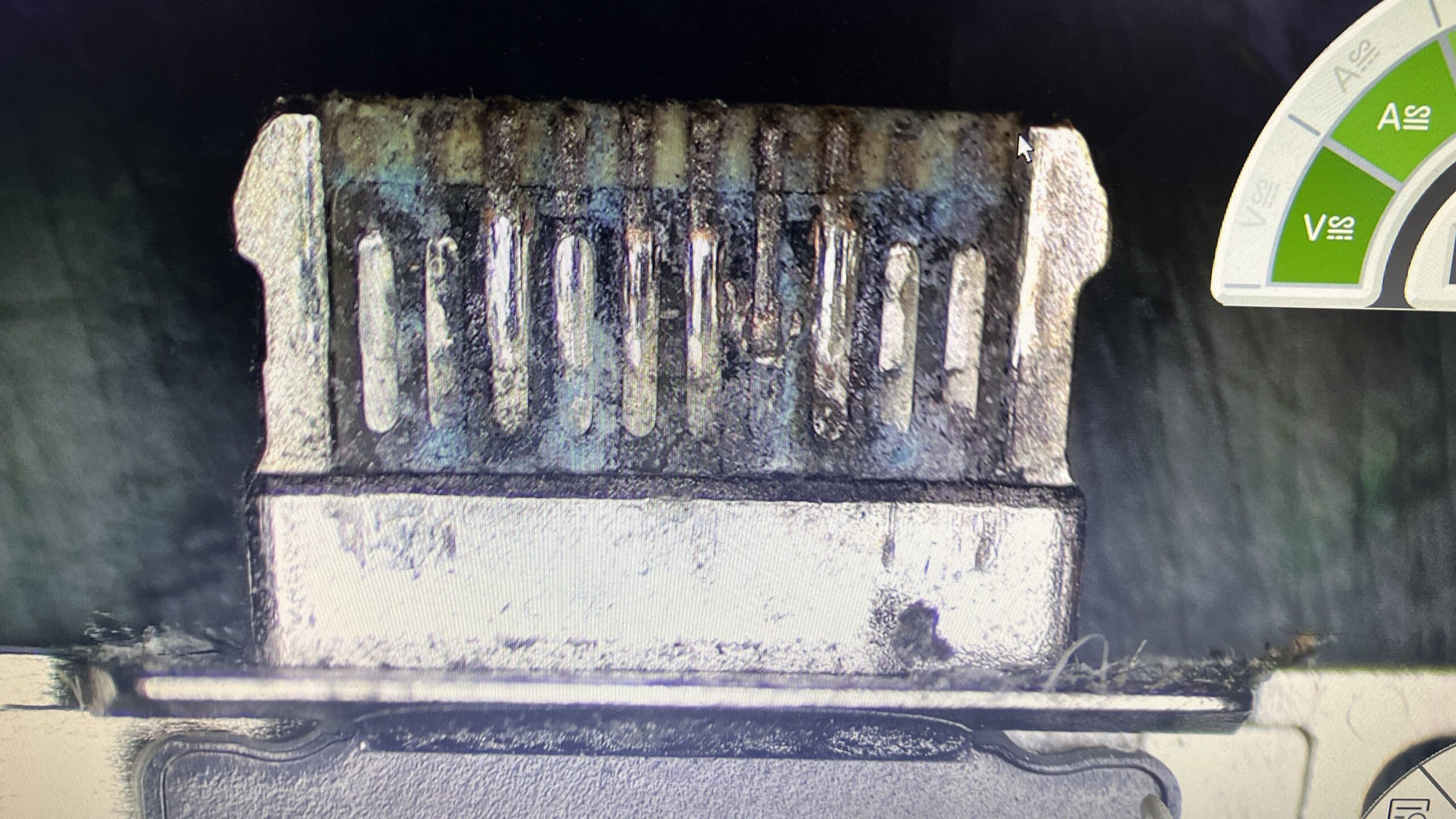

端末を確認すると、
充電口内部に水濡れによる腐食があり、
端子部分もかなり傷んでいる状態でした。

まずはType-C充電口の不良を確認

Type-C充電口に
ここまで腐食が発生している場合、
まずは充電口自体の不良を疑います。

ただし、
iPad ProのType-C充電不良では、
充電口だけではなく、基板上の充電ICまで故障しているケース
も少なくありません。

水分が侵入した状態で
そのまま充電を続けたり、
腐食が進行した状態で使用したりすると、
充電口だけでなく
その先の回路まで影響が及ぶことがあります。

今回も、
まずType-C充電口を修復して状態を確認しました。

充電口交換だけでは改善せず、基板側にも不良

Type-C充電口を正常な状態へ修復したあと
充電チェックを行いましたが、
正常な充電状態には戻りませんでした。

この時点で、
充電口だけではなく基板側にも不具合がある
と判断します。

iPad Proの充電不良では、
充電に関係するICが1つだけ故障している場合もあれば、
複数箇所に不具合が発生している場合もあります。

また、
完全に充電できない症状だけではなく、

・ケーブルの片面だけ充電できる
・特定の充電器でしか充電できない
・充電マークは出るが安定しない
・一部の条件でだけ充電できる

といった症状になることもあります。

正常な状態であれば、
ケーブルの向きや充電器によって
大きく挙動が変わることはありません。

そのため、
「充電口を交換したのに、まだ充電がおかしい」
という場合には、
基板側の故障も疑う必要があります。

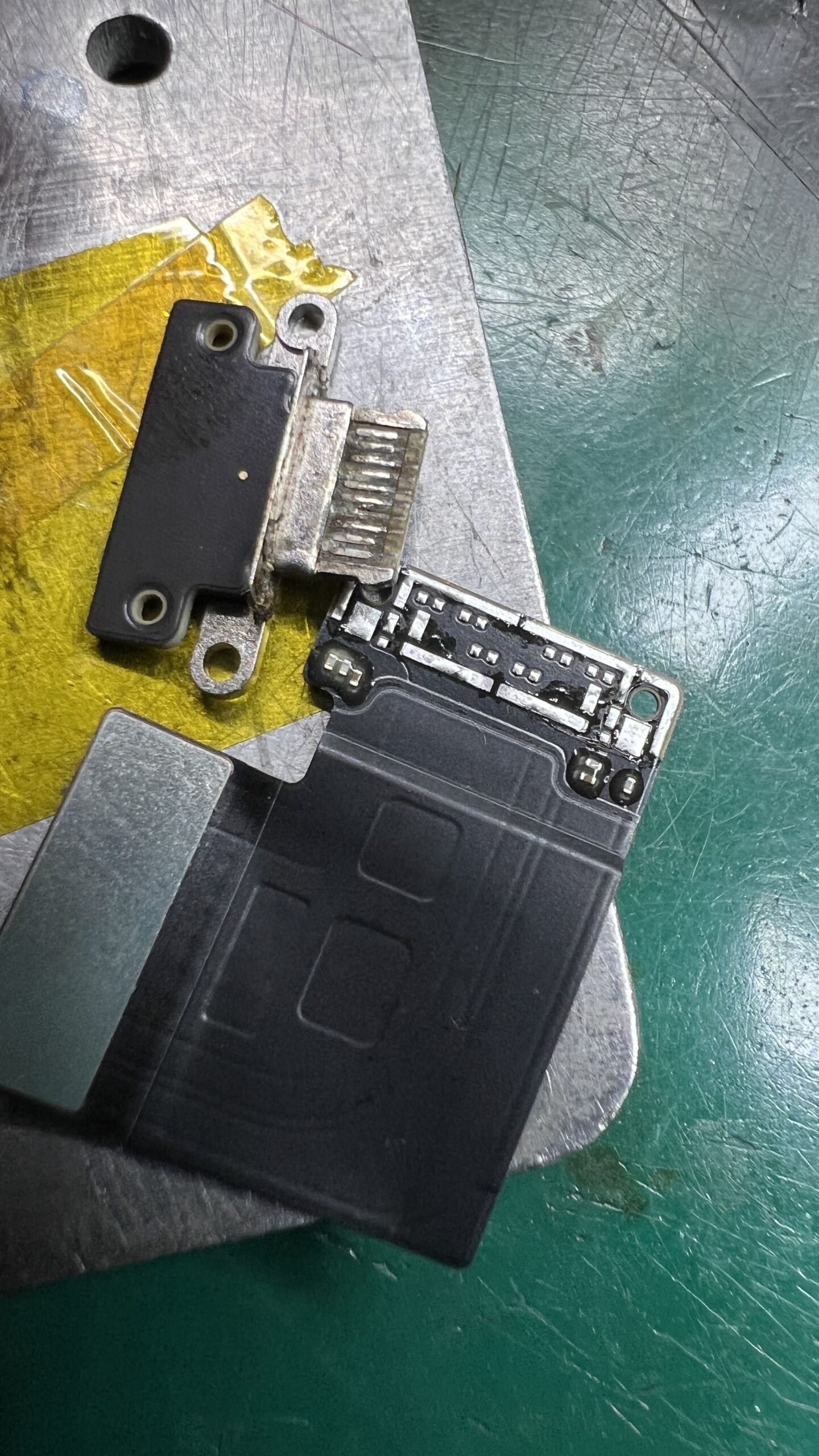

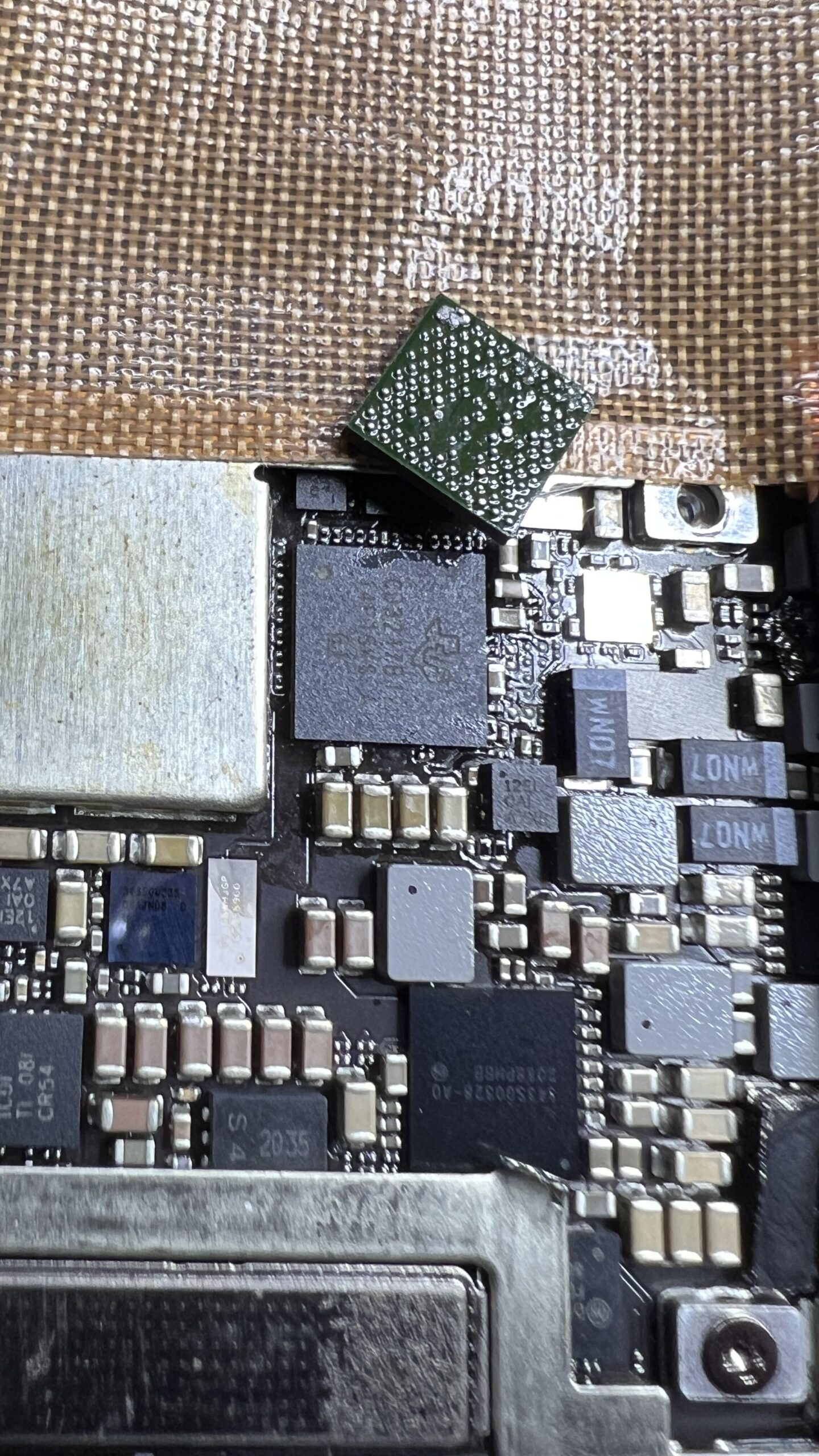

充電ICを確認して交換

基板側をさらに確認したところ、
今回も充電に関係するICに不良を確認しました。

iPad ProのType-C充電回路は複雑で、
同じ「充電できない」という症状でも
故障箇所が毎回同じとは限りません。

そのため、
充電口だけを交換して終わりではなく、
その後の電流値や充電状態を確認しながら
基板側まで診断することが重要です。

今回は、
不良となっている充電ICを交換し、
回路を正常な状態へ戻していきました。

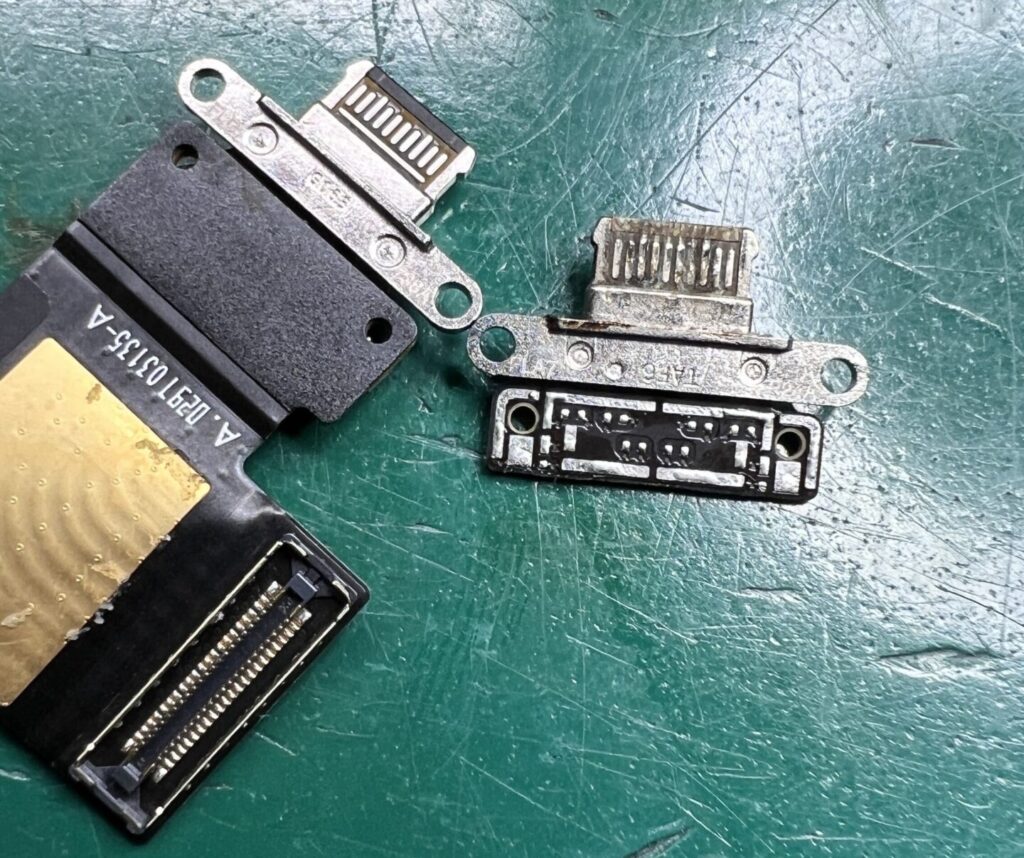

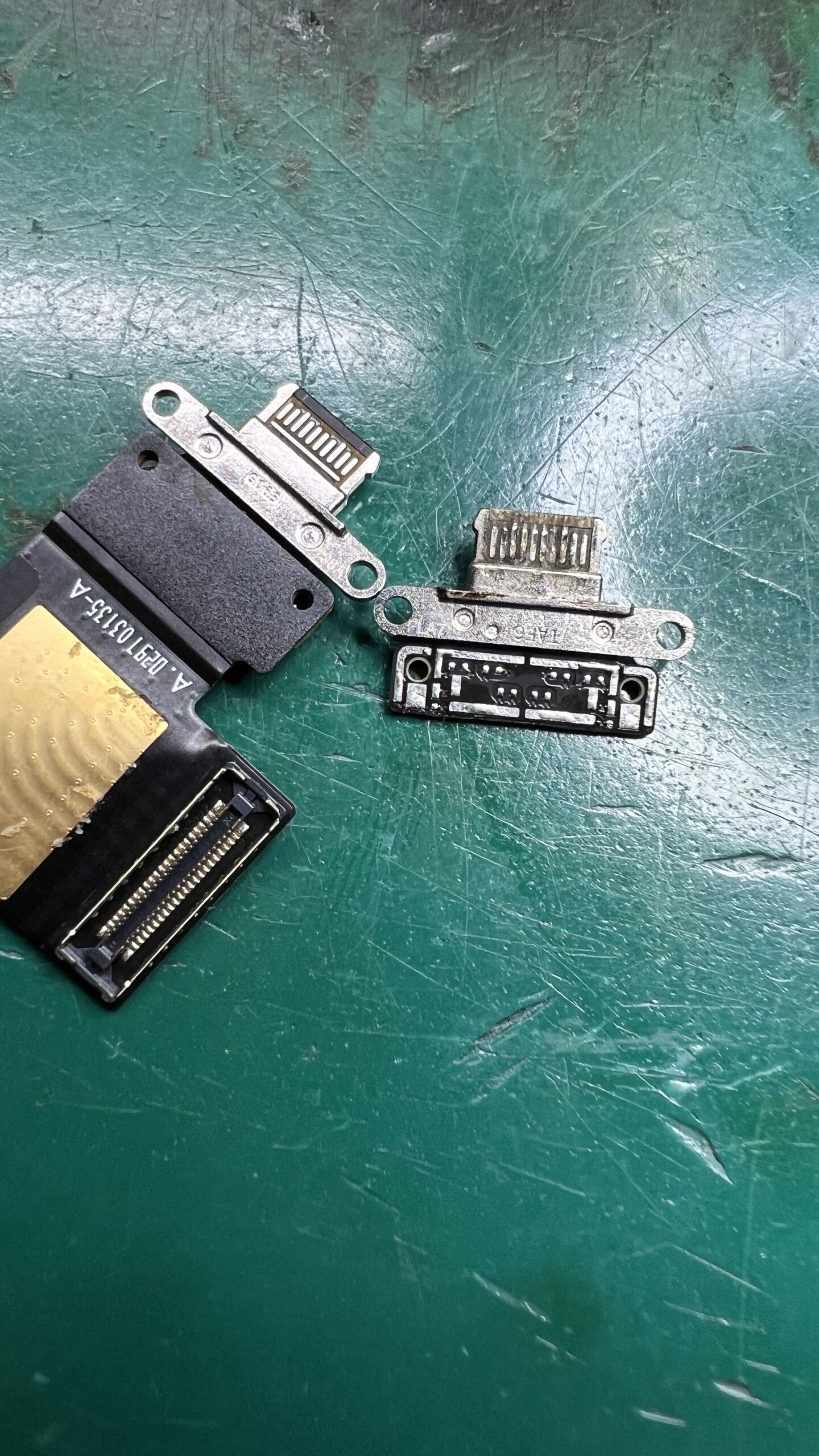

充電口はケーブルごとではなく、先端部分のみ交換

今回のType-C充電口については、
ケーブルユニット全体を交換する方法ではなく、
故障している先端部分のみを交換
しています。

先端だけを交換する方法は、
細かな作業が必要になるため
難易度は上がります。

ただし、
正常な純正ケーブル部分をそのまま使用できるため、
当社では状態によって
この方法を選択することがあります。

ケーブル一式を社外品へ交換するよりも、
元の純正部分をできるだけ残すことで、
品質面やその後の不具合リスクを抑えられる可能性があります。

修理では、
単純に部品を丸ごと交換するのではなく、

「どこまで交換する必要があるのか」

を判断することも重要です。

結果

Type-C充電口＋充電ICの修復によって、正常に充電できる状態まで復旧しました！

修理後は、
ケーブルの向きや充電器を変えても
正常に充電できることを確認しています。

今回は、

・水濡れで腐食したType-C充電口
・基板上の充電IC不良

が重なって発生していたケースでした。

充電口だけを交換しても改善しない状態でしたが、
基板側まで正しく診断し、
必要なICを修復することで
正常な状態まで戻すことができました。

また、
Type-C充電口についても
先端部分のみを交換し、
元の純正ケーブル部分を残す形で仕上げています。

無事に復旧できて良かったです！
